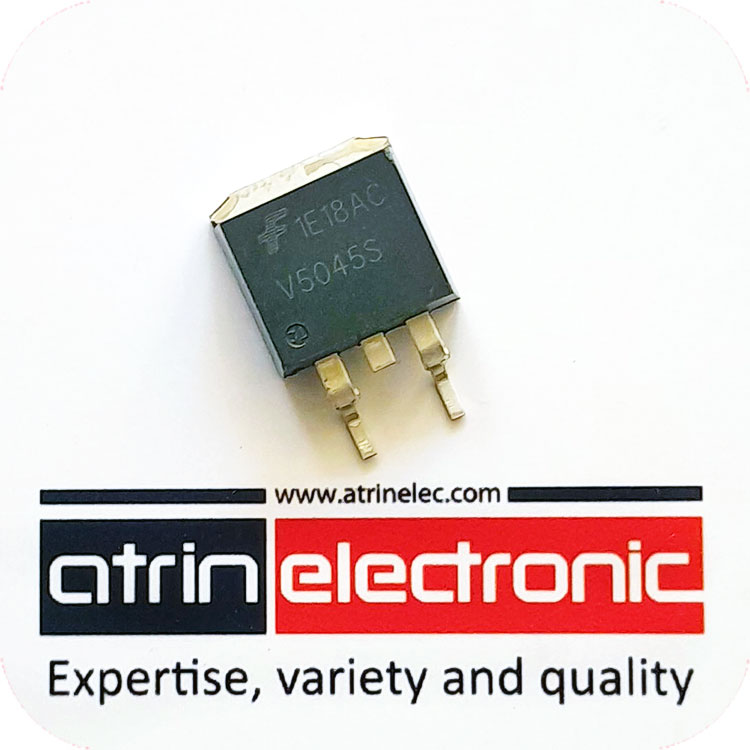

ای جی بی تی قدرت 480 ولت 51 آمپر توشیبا ژاپن ISL9V5045S3ST: IGBT, 480V, 51A EcoSPARK® I, N-Channel Ignition IGBT
TOSHIBA Discrete IGBTs Silicon N-Channel IGBT
480V,51A TO-263AB
ای جی بی تی قدرت 480 ولت 51 آمپر توشیبا ژاپن
دریافت دیتا شیت
DC−DC Converter, Relay Drive and Motor Drive
Applications
موارد استفاده :
انواع اینورتر
انواع سوئیچینگ ها
انواع UPS
انواع مبدل های DC به DC
مقاومت درین سورس بسیار پایین
دوام بسیار بالا و کیفیت بالا
480 ولت 51آمپر
استفاده بیشتر در انواع بردهای دستگاه جوش ماسفتی 12 ماسفت
16 و 20 ماسفتی
برد بالایی دستگاه جوش اینورتری
The ISL9V5045S3S and ISL9V5045S3 are next generation
ignition IGBTs that offer outstanding SCIS capability in the
industry standard D²-Pak (TO-263) plastic package. This
device is intended for use in automotive ignition circuits,
specifically as a coil drivers. Internal diodes provide voltage
clamping without the need for external components.
مشخصات:
|

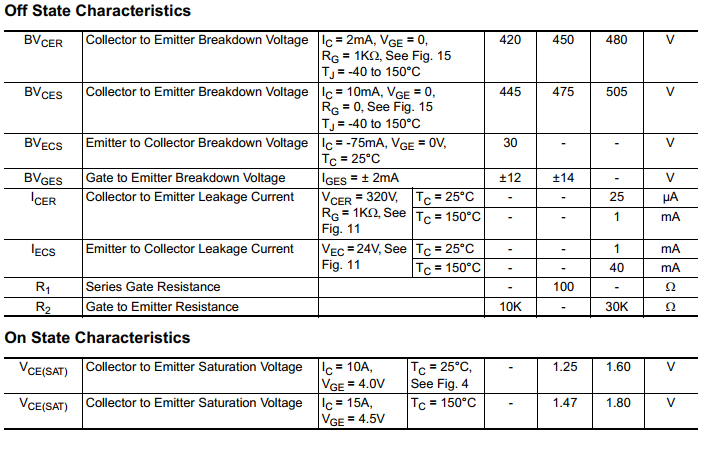

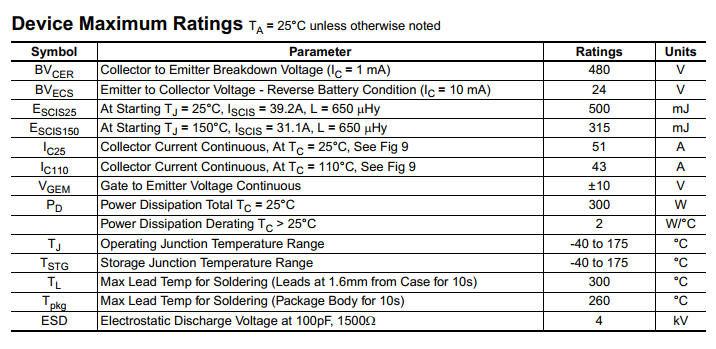

مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-263AB |
|
ولتاژکاری |
480V |
|
جریان کاری |
51A |
|
VCE |
480V |
| (IC(25°C |
51A |
|
(IC(HIGH TEMP |
43A |
|
VGE |
±10V |
|
Ptot-PD |
300W |
|
(VGE(th |
1.3-2.2V |
|
(VCE(sat |
1.25-1.60V |
|
ICM-IC PULSE |
- |
|
(IF(25°C |
- |
|
(IF(HIGH TEMP |
- |
|
(td(ON |
0.7-4uS |
|
tr |
2.1-7uS |
|
(td(off |
10.8-15uS |
|
Trr |
- |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
10.66x9.65x4.82mm |
|
دمای کاری |
175+~40- |
|
برند |
TOSHIBA |
|
کشور سازنده |
ژاپن |
|
کیفیت |
اریجینال توشیبا ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
