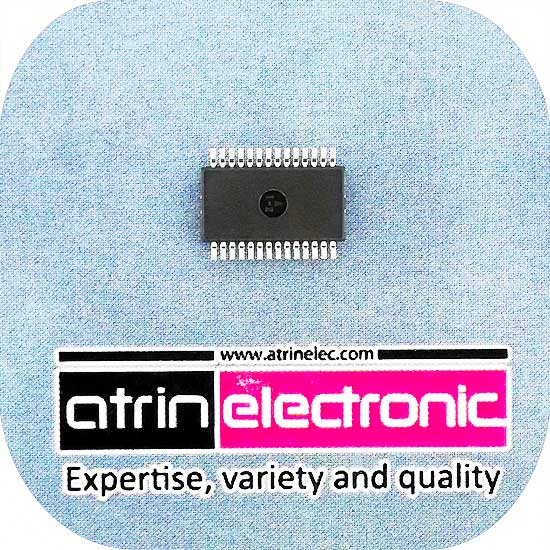

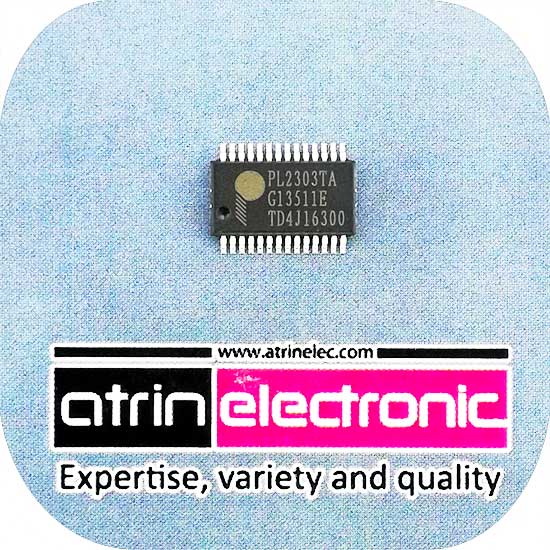

مبدل USB به UART،یو اس بی به سریال ،قابلیت اتصال ایتپرام ،دارای رگولاتور داخلی 3.3 ولت USB to Serial Bridge Controller
موارد مصرف:
استفاده در انواع بردهای مبدل یو اس بی به سریال
FEATURES
( Full Compliant with USB Specification v2.0 (Full-Speed
On chip USB 1.1 transceiver, 5V to 3.3V regulator, and 12 MHz crystal oscillator
Supports RS-232 like serial interface
(Full-duplex transmitter and receiver (TXD and RXD Six MODEM control pins (RTS, CTS, DTR, DSR, DCD and RI
Parity error, frame error, and serial break detection
Programmable baud rate from 75 bps to 6,000,000 bps
Extensive flow control mechanism
Adjustable high/low watermark level
Automatic flow control with CTS/RTS/ XON/XOFF
Configurable 256-byte outbound buffer and 256-byte inbound buffer or 128-byte outbound buffer and 384-byte inbound buffer
Supports remote wake-up from MODEM input signals
Two general purpose I/O (GPIO) pins
Optional external EEPROM for startup device configurations
Small footprint 28-pin SSOP IC package
Pin compatible with PL-2303HXA and PL-2303XA
