ماژول تشخیص رنگ TCS3200 اورجینال

Color RGB Detect/سنسور رنگGY-31
ماژول تشخیص رنگ - فاصله 1 سانت TCS3200 color recognition sensor module
تعداد
تخفیف
قیمت
+1
94,200 تومان
+5
3.4 %
91,000 تومان
+15
6.8 %
87,800 تومان

نقد و بررسی اجمالی

ماژول تشخیص رنگ - فاصله 1 سانت TCS3200 color recognition sensor module



 دریافت دیتا شیت

ولتاژ کاری ماژول بین 2.7 تا 5.5 ولت میباشد.

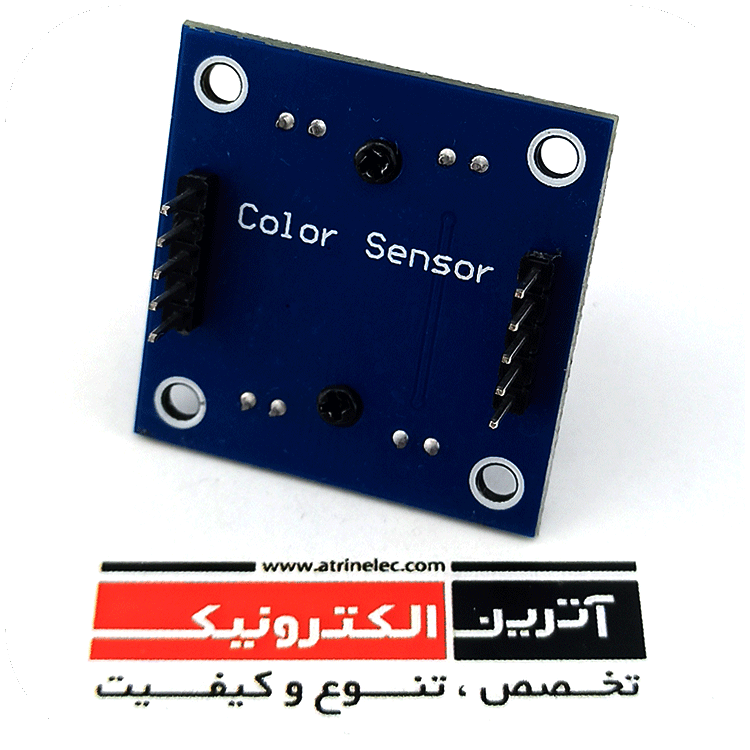

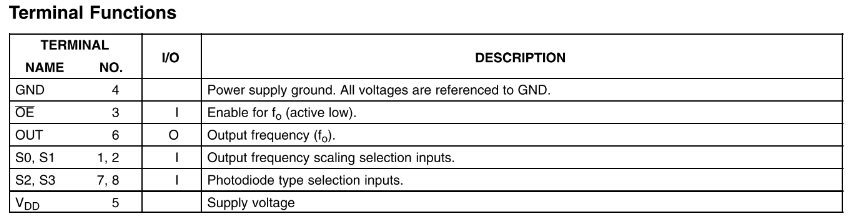

این ماژول دارای دو ردیف 5 تایی پین ها در دوطرف برد می باشد که دو تا از پین های هر دو طرف VCC  و GND میباشد.

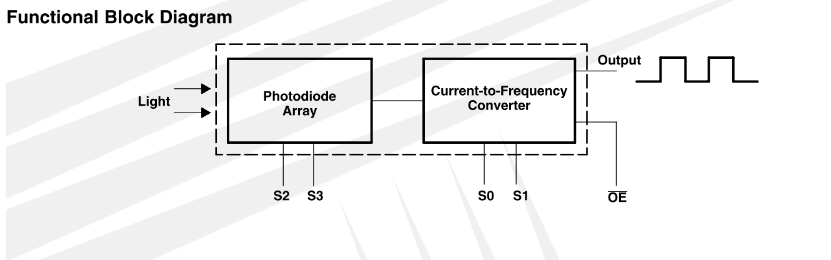

سنسور این ماژول از  8X8 ارایه فتودیود  تشکیل شده است که 16 تای این فتودیود برای اندازه گیری میزان رنگ آبی با فیلتر ،16 تای بعدی برای اندازه گیری رنگ سبز با فیلتر ،16 تای بعدی برای اندازه گیری میزان رنگ قرمز با فیلتر و 16 تای نهایی برای اندازه گیری بی رنگ بدون فیلتر مورد استفاده قرار میگیرد.

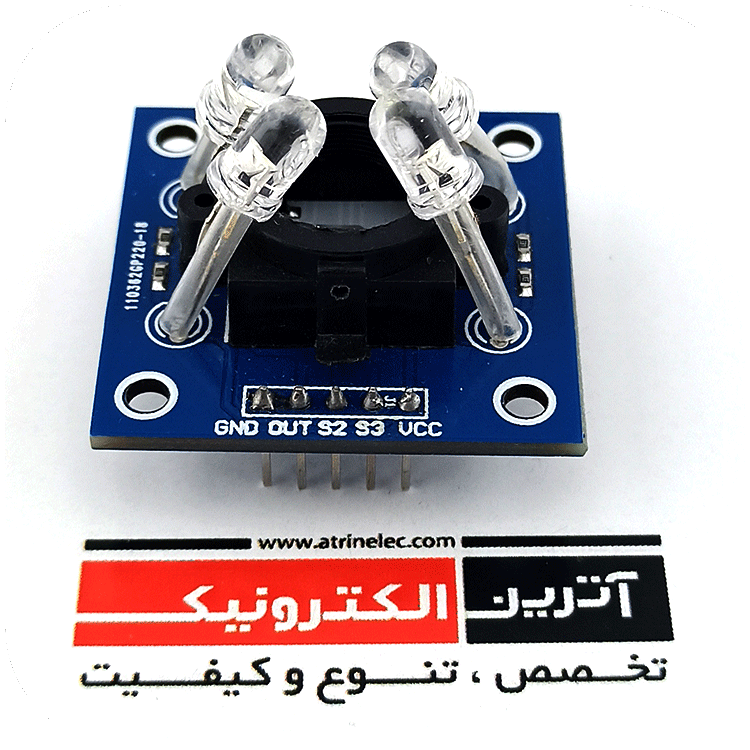

یکی از پین ها با نام LED مشخص شده است که برای روشن یا خاموش کردن 4 ال ای دی سفید اطراف سنسور مورد استفاده قرار میگیرد که اگر این پین آزاد باشد ال ای دی ها روشن هستن و اگر این پایه به 0 وصل شود LED سفید خاموش میشود.

در اخر پایه OUT خروجی سنسور میباشد که این پایه یک شکل موج مربعی با دیوتی سایکل 50 درصد میباشد که بسته به میزان رنگ فرکانس ان تغییر میکند و با خواندن میزان فرکانس میزان هر رنگ رو میتوانیم جداگانه اندازه گیری نماییم.

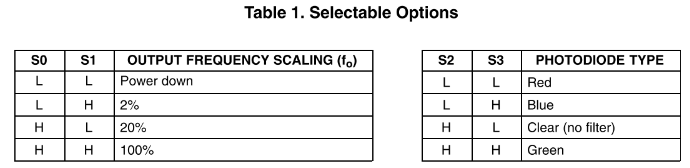

دو تا از پین ها با نام S1 و S0 مشخص شده اند که این پین ها جهت انتخاب درصد فرکانس خروجی میباشد که میتوان خاموش ،2 درصد،20 درصد و 100 درصد انتخاب نمود.
نظر ما این هست که فرکانس رو 100 درصد انتخاب نمایید.

دو پین دیگر با نام S3 و S2 جهت انتخاب سنسور های تشخیص رنگ آبی ،سبز،قرمز و بدون رنگ میباشد . به این صورت که با انتخاب این پین ها میتوانید میزان رنگ مورد انتخاب در جسم روبرو رو اندازه گیری نمایید.
زمانی که توسط این پین ها نوع رنگ شناخته شده رو انتخاب میکنیم بسته به درصد رنگ اندازه گیری شده میزان فرکانس رنگ خروجی تغییر میکند.

Using imported chip TCS3200

TCS3200 is TCS230 upgrade version , the better

Power supply 3-5v

Anti- light interference

White LED, can control the on and off

It can detect non-luminous object color

Best detection distance of 1cm

Pin is shipped without welding
