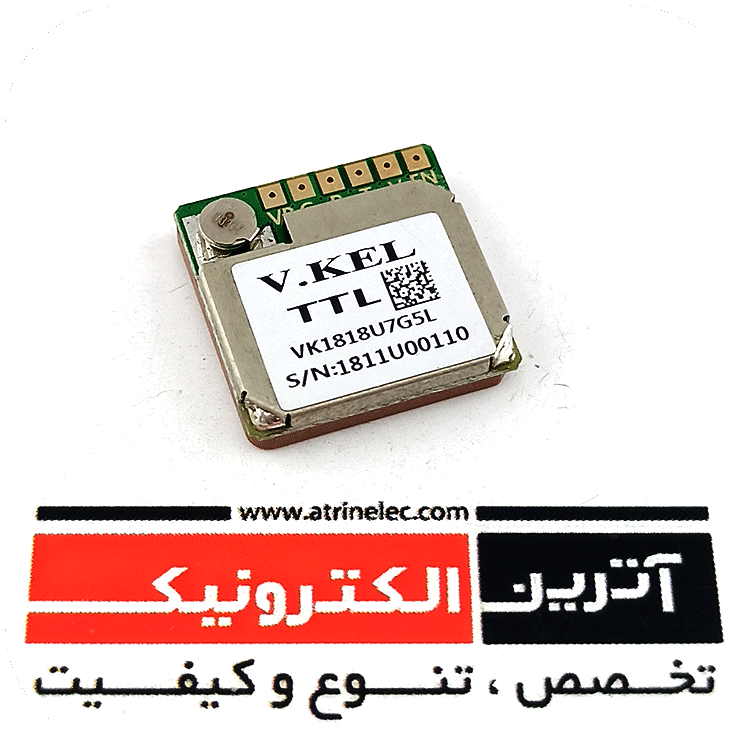

ماژول VKEL VK1818U7G5L GLONASS GPS اورجینال

VKEL VK1818U7G5L
ماژول دریافت اطلاعات جغرافیایی با پوشش ماهواره های GPS , GLONASS DNSS GLONASS GPS Module with antenna receiver chipset U-G7020-KT
تعداد
تخفیف
قیمت
+1
10.0 %
281,900 تومان 253,700 تومان
+3
12.0 %
275,600 تومان 248,100 تومان
+6
14.0 %
269,300 تومان 242,400 تومان
توجه: حداقل تعداد خرید این محصول 1 عدد می باشد.
پکیج: MODULE وزن: 5.2g ابعاد: 0.4x1.8x1.8 دیتاشیت

نقد و بررسی اجمالی

ماژول دریافت اطلاعات جغرافیایی با پوشش ماهواره های GPS , GLONASS DNSS GLONASS GPS Module with antenna receiver chipset U-G7020-KT



 دریافت دیتا شیت
NMEA-Reference

NV08C-RTK RECEIVERS

دانلودنرم افزار u-center

در دیتاهای دریافتی از ماژول ها بسته به دیتایی که از ماهواره جی پی اس ، گلوناس، گالیله و ترکیبی از ان ها بدست میاسد ابتدای دستورات NMEA دو حرف قرار میگیرد که شرح ان در پایین است.

The Address field is divided into 2 fields.
The first field of standard (output) messages must be 2 characters representing Taker ID:
“GP” for GPS
“GL” – GLONASS
“GA” – GALILEO
“GN” for combined navigation solution (if information of more than one satellite navigation system is used for data generation).

The second field of standard (output) messages must be 3 characters representing Message ID.

Please refer to messages Message Description for further information regarding Talker ID and Message ID.

به عنوان مثال :

دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره GPS است چون دو حرف ابتدای دستور GP است

GPGSV,3,1,12,01,03,104,,05,17,267,26,07,45,077,14,08,21,044,*73

دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره GLONASS است چون دو حرف ابتدای دستور GL است

GLGSV,3,2,10,79,48,340,27,80,16,282,09,81,28,120,,82,04,162,26*64

 دستورات دریافتی  پایین اطلاعات دریافتی ماژول از ماهواره ترکیبی است چون دو حرف ابتدای دستور GN است

GNGLL,3155.94018,N,05418.93049,E,094642.00,A,A*73

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

ماژول

سری

دریافت اطلاعات GPS , GLONASS

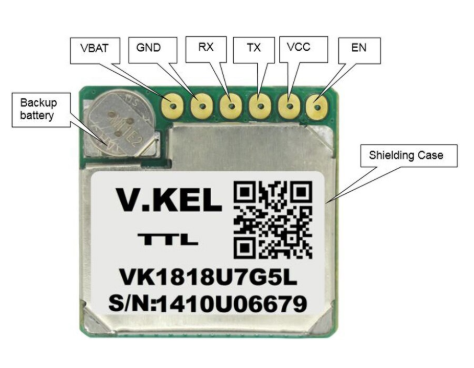

تعداد پین

6

ولتاژکاری

3.3-5V

جریان کاری

25mA

پروتکل ارتباطی

UART/TTL, RS232

عملکرد

دریافت اطلاعات ماهواره gps  , glonass و ارسال به صورت سریال

نوع مونتاژ

DIP

ویژگی خاص

( GPS, GALILEO, SBAS (WAAS, EGNOS, MSAS, GAGAN

Features

Optional interface: UART/TTL, RS232
High-precision TCXO of KDS 0.5PPM
Built-in RTC crystal and capacitors to start quickly
Optional frequency of data refreshing: 1Hz-10Hz
Supports A-GPS service: Assist Now Online and Assist Now Offline
(Hybrid engine: GPS, GALILEO, SBAS (WAAS, EGNOS, MSAS, GAGAN

Product Feature

Chip UBX-G7020-KT
C/A (Data Rate) 1.023MHz
Receiving Frequency L 1 1575.42MHz
Receiving Channel 56
Positioning Property
Horizontal Position Autonomous<2.5m on average, SBAS < 2.0m on average
Speed <0.1m/s
Direction <0.5 degrees
Timing Accuracy 30ns
Coordinate System WGS-84
Max Height 50km
Max Speed 500m/s
Accelerate <4G

Electrical Property

Sensitivity Tracking:-162dBm Capturing:-160dBm
Cold Start 29seconds on average
Warm Start 28 seconds on average
Hot Start 1 second on average
A-GPS 3 seconds
Optional data baud 9600bps(by default) optional: 1200,2400,4800, 19200, 38400, 57600, 115200, 230400,460800,921600
(Optional output code NMEA 0183 V3.0(GGA, GSA, GSV, RMC, VTG, GLL
Working Environment -40 degrees to 85 degrees
The main power supply is +3.3V~+5V
