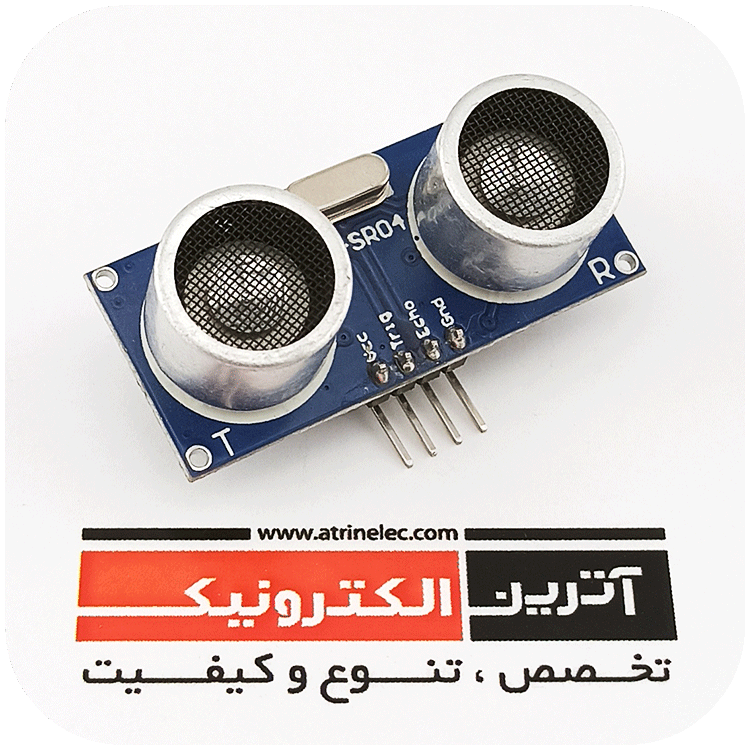

ماژول HC-SR04 اورجینال

HC-SR04/اندازه گیری فاصله با التراسونیک
ماژول اندازه گیری فاصله - برد 2 سانتیمتر الی 400 سانتی متر با امواج صوتی التراسونیک Ultrasonic Ranging Module HC - SR04
تعداد
تخفیف
قیمت
+1
15.2 %
27,600 تومان 23,400 تومان
+5
17.0 %
27,000 تومان 22,900 تومان
+10
18.8 %
26,400 تومان 22,400 تومان
توجه: حداقل تعداد خرید این محصول 1 عدد می باشد.

نقد و بررسی اجمالی

ماژول اندازه گیری فاصله - برد 2 سانتیمتر الی 400 سانتی متر با امواج صوتی التراسونیک Ultrasonic Ranging Module HC - SR04



 دریافت دیتا شیت

معرفی ماژول فاصله سنج HC-SR04

مشخصات:

مشخصات - پارامترها

مقادیر

خانواده

ماژول

سری

اندازه گیری فاصله

تعداد پین

5

ولتاژکاری

5V

جریان کاری

66mA

پروتکل ارتباطی

خروجی ولتاژ

عملکرد

ارسال صوت 40 کیلوهرتز و اندازه گیری زمان
برگشت صوت

نوع مونتاژ

DIP

ویژگی خاص

فاصله قابل اندازه گیری 2 تا 400 سانتی متر دقت 3 میلی متر

Product features

Ultrasonic ranging module HC - SR04 provides 2cm - 400cm non-contact measurement function, the ranging accuracy can reach to 3mm. The modules includes ultrasonic transmitters, receiver and control circuit. The basic principle of work

 Using IO trigger for at least 10us high level signal

 The Module automatically sends eight 40 kHz and detect whether there is a pulse signal back

IF the signal back, through high level , time of high output IO duration is the time from sending ultrasonic to returning

Test distance = (high level time×velocity of sound (340M/S) / 2

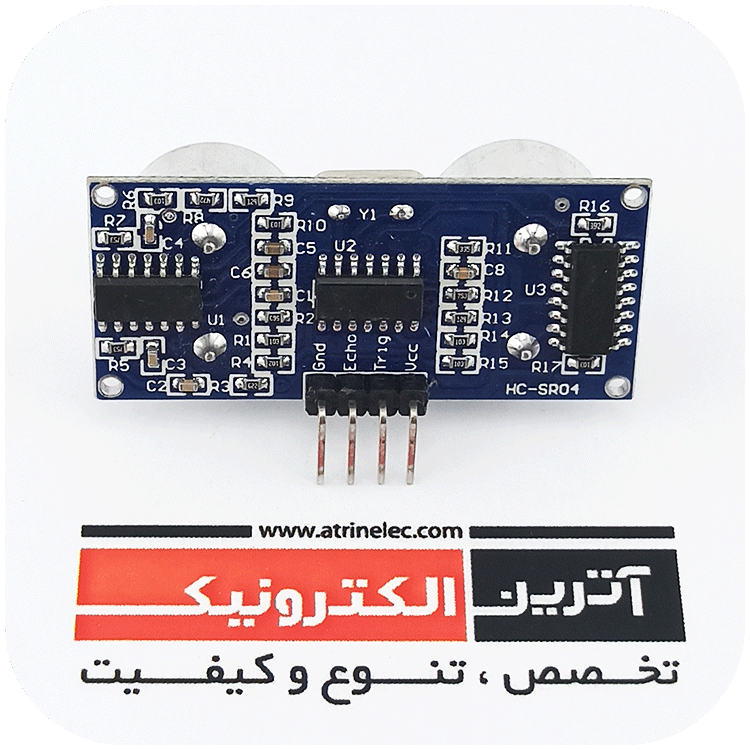

 Wire connecting direct as following

 5V Supply

Trigger Pulse Input

Echo Pulse Output

0V Ground

Electric Parameter

Working Voltage DC 5 V

Working Current 15mA

Working Frequency 40Hz

Max Range 4m

Min Range 2cm

MeasuringAngle 15 degree

Trigger Input Signal 10uS TTL pulse

Echo Output Signal Input TTL lever signal and the range in proportion
