600V,20A,IPM-R Series,Fuji Electric,6-Pack ماژول 600 ولت 20 آمپر شش تایی فوجی الکتریک اریجینال
600V,50A,IPM Series,Fuji Electric,6-Pack
ماژول 600 ولت 50 آمپر شش تایی فوجی الکتریک اریجینال

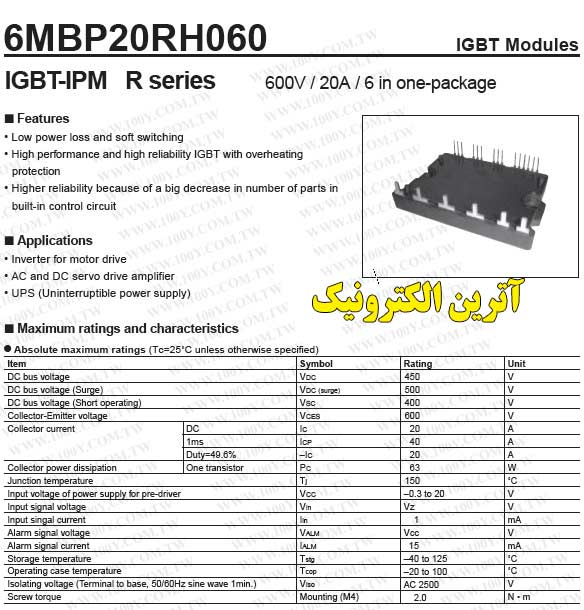

دریافت دیتا شیت
6MBP20RH060
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
16 |
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
50A |
|
VCE |
600V |
| IC(25°C) |
20A |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
63W |
|
VGE(th) |
- |
|
VCE(sat) |
2.7V |
|
ICM-IC PULSE |
40A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.5µs |
|
tr |
- |
|
td(off) |
3.5µs |
|
Trr |
0.5µs |
|
IGBT PACK |
6 |
|
Thermistors |
- |
|
ابعاد |
64x46.5x16.5mm |
|
دمای کاری |
125+~40- |
|
برند |
FUJI |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال فوجی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
شش تایی |
