ماسفت 100 ولت 20 آمپرN کانال - 100V,20A SWITCHING P-CHANNEL POWER MOSFET
استفاده در انواع کنترل کننده های موتور -اینورترهای دور و دستگاه جوش- مبدل های دی سی به دی سی
DESCRIPTION

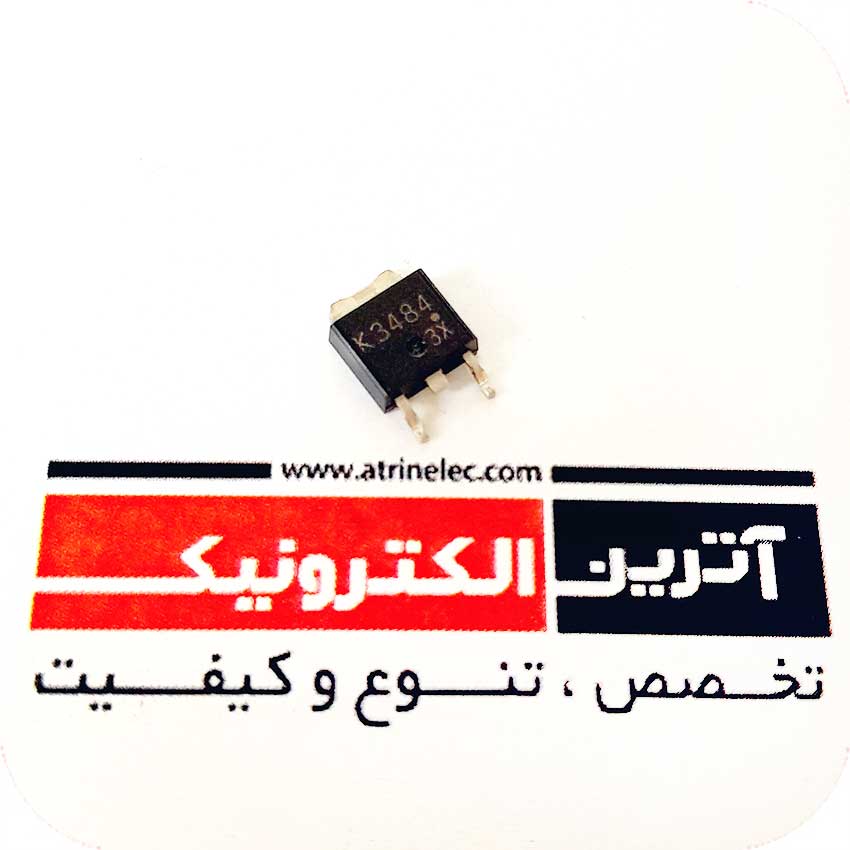

The 2SK3484 is N-channel MOS Field Effect Transistor
designed for high current switching applications.
FEATURES
• Low on-state resistance
RDS(on)1 = 125 mΩ MAX. (VGS = 10 V, ID = 8 A)
RDS(on)2 = 148 mΩ MAX. (VGS = 4.5 V, ID = 8 A)
• Low Ciss: Ciss = 900 pF TYP.
• Built-in gate protection diode
• TO-251/TO-252 package
ORDERING INFORMATION
PART NUMBER PACKAGE
2SK3484 TO-251 (MP-3)
2SK3484-Z TO-252 (MP-3Z)
مشخصات - پارامترها |
مقادیر |
خانواده |
ماسفت |
سریMOSFET-FET |
MOSFET-Transistors |
تعداد پین |
3 |
پکیج |
TO-252 |
ولتاژکاری |
100V |
جریان کاری |
20A |
نوع کانال |
N-CHANNEL |
VDS-VDSS |
100 |
VGS-VGSS |
+20- |
VGS(th) |
- |
ID(25°C) |
20 |
ID(HIGH TEMP) |
20 |
IDM-IDP |
22 |
PD(TA=25°C) |
- |
PD(TC=25°C) |
30W |
RDS(on) |
125m |
td(ON) |
- |
tr |
- |
td(off) |
- |
Trr |
- |
MOSFET PACK |
1 |
ابعاد |
- |
دمای کاری |
150+~55- |
برند |
NEC |
کشور سازنده |
- |
کیفیت |
اورجینال |
نوع مونتاژ | SMD |
ویژگی خاص | - |
