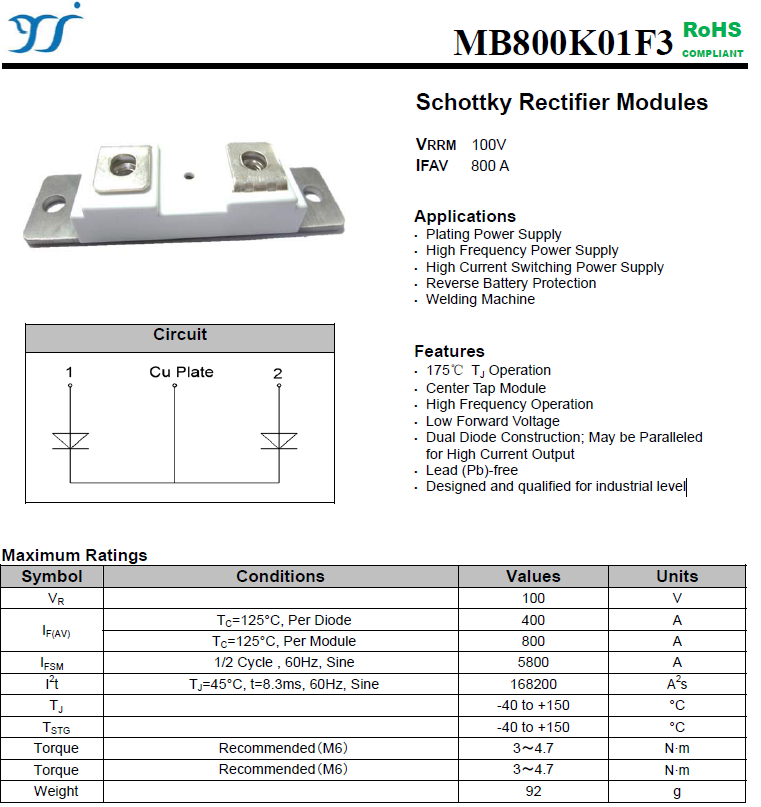

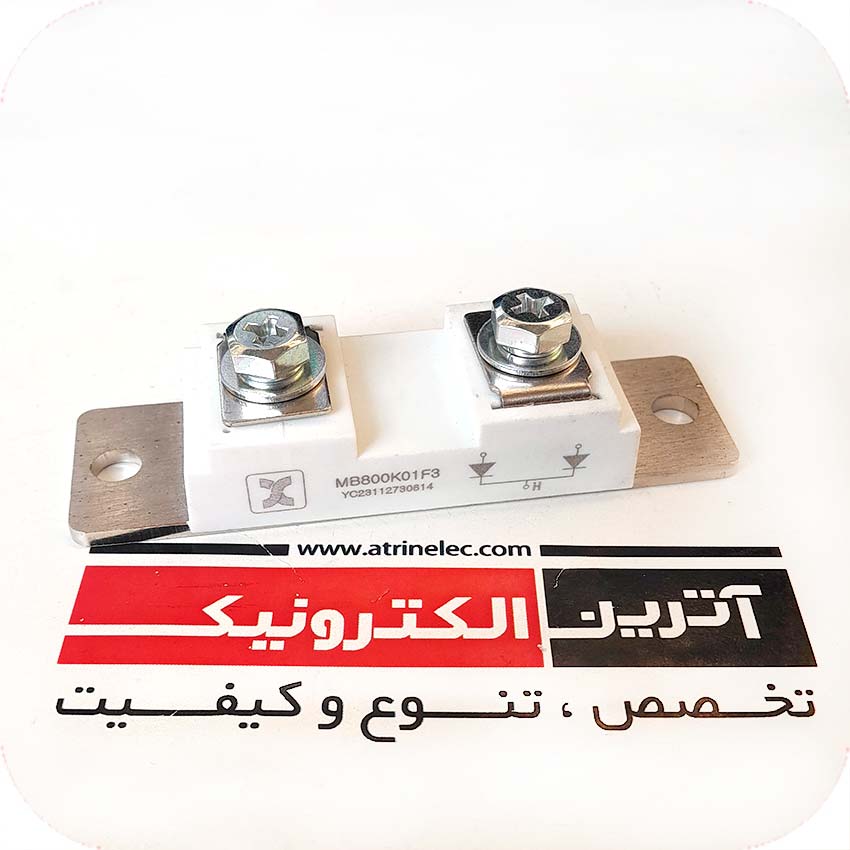

ماژول دیود شاتکی کاتد مشترک 100 ولت 800 آمپر(2 عدد دیود داخلی 400 آمپری) / Schottky Rectifier Modules 100V 800A
Diode Array 1 Pair Common Cathode Standard 400V 150A Chassis Mount Powertap II
استفاده عمده در سوئیچینگ ها و کاملا صنعتی
استفاده در انواع دستگاه جوش های اینورتری - اینورترهای موتور
منابع تغذیه
شارژرهای باتری
Applications
Plating Power Supply
High Frequency Power Supply
High Current Switching Power Supply
Reverse Battery Protection
Welding Machine
Features
175℃ TJ Operation
Center Tap Module
High Frequency Operation
Low Forward Voltage
Dual Diode Construction; May be Paralleled
for High Current Output
Lead (Pb)-free
Designed and qualified for industrial level
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
شاتکی |
| تعداد پین | 2 |
| پکیج |
Powertap II |
| ولتاژکاری |
100V |
| جریان کاری |
800A |
| توان |
- |
| VZ |
- |
| VRRM | - |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
- |
|
IFRM |
- |
|
IFSM |
- |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
- |
|
ابعاد |
90x20x16 |
|
دمای کاری |
- |
|
برند |
OTHER |
|
کشور سازنده |
چین |
|
کیفیت |
اورجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
