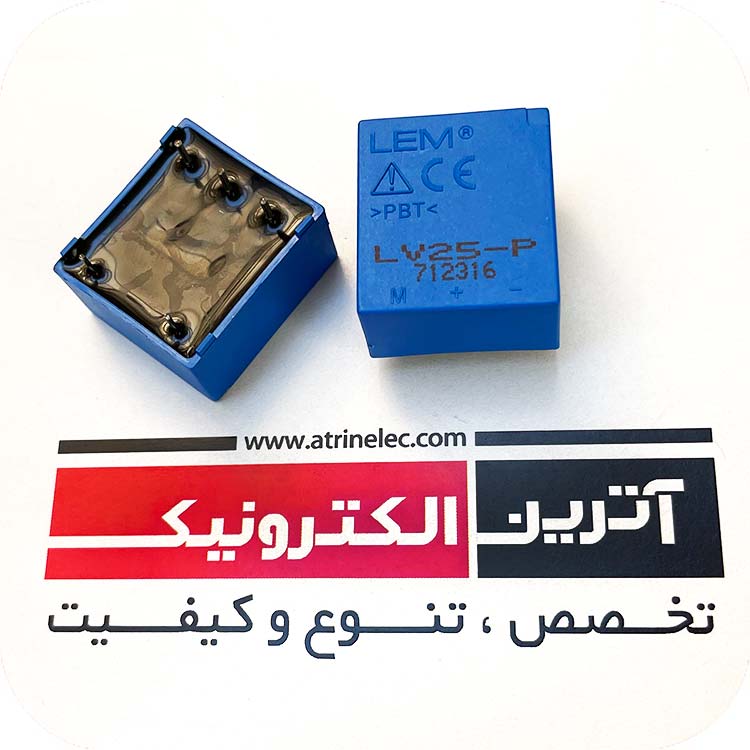

ترانسدیوسر ولتاژ(سنسور ولتاژ اثر هال) 25 میلی آمپر LV 25-P - Voltage Transducer, LV Series, 25 mA, -14to14mA, 15 Vdc, 0.9% ساخت لم سوییس(امریکا) Hall-Effect /Voltage, Closed Loop Sensor Voltage Output
ترانسدیوسر ولتاژ(سنسور ولتاژ اثر هال) 25 میلی آمپر
LV 25-P - Voltage Transducer, LV Series, 25 mA, -14to14mA, 15 Vdc, 0.9%
ساخت لم سوییس(امریکا)
Hall-Effect /Voltage, Closed Loop Sensor Voltage Output
A Hall effect device, which provides galvanic isolation between primary and secondary circuits
Self extinguishing plastic case
Ideal for measuring voltages associated with a.c. and d.c. impluse circuits
An external resistor must inserted in series with the primary circuit to measure a voltage
Instantaneous output
Suitable for d.c. power supplies, UPS's, instruments, metering and relay systems
Closed loop operation
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ترانسدیوسر- مبدل پارامتر |
|
سری |
اندازه گیری جریان |
|
تعداد پین |
5 |
|
پکیج |
MODULE |
|
ولتاژ کاری |
±15V |
|
جریان کاری |
25mA |
|
IPN |
10mA |
|
IP |
±14mA |
|
VOUT |
- |
|
VC |
±12-15V |
|
IC |
I>10mA |
|
TR-tr |
40µs |
|
TA |
70+~0 |
|
TS |
85+~25- |
|
ابعاد |
29.2x26x15.1mm |
|
دمای کاری |
85+~25- |
| برند |
LEM |
|
کشور سازنده |
سوئیس |
|
کیفیت |
اریجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
بسیار با دوام و با کیفیت
طول عمر بالا
انواع اینورترهای دور و جریان
انواع محافظ های تابلو برق
انواع دستگاه های جوش و برش اینورتری
انواع نمایشگرهای جریان
مصارف عمومی
مخابراتی
نظامی و غیره ...
Features
·Closed loop (compensated) current
transducer using the Hall effect
·Printed circuit board mounting
·Insulated plastic case recognized
according to UL 94-V0.
Advantages
·Excellent accuracy
·Very good linearity
·Low temperature drift
·Optimized response time
·Wide frequency bandwidth
·No insertion losses
·High immunity to external
interference
·Current overload capability.
Applications
·AC variable speed drives and servo
motor drives
·Static converters for DC motor drives
·Battery supplied applications
·Uninterruptible Power Supplies
(UPS)
·Switched Mode Power Supplies
(SMPS)
·Power supplies for welding
applications.
