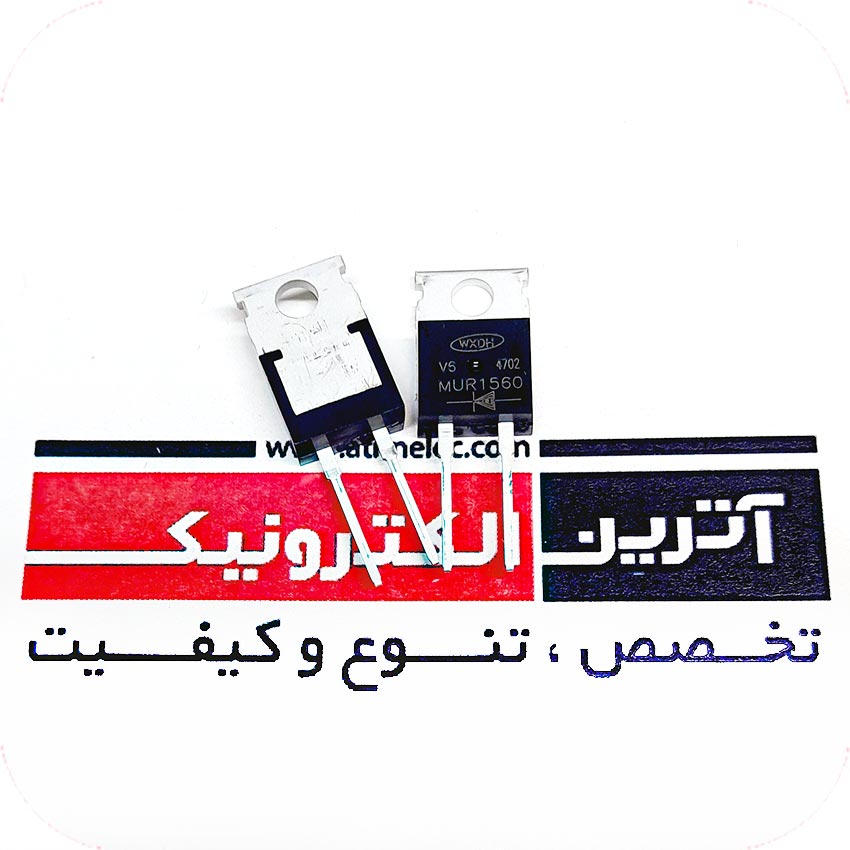

دیود فست 600 ولت 15 آمپر برند WXDH - 15A,600V TO-220 , Hyperfast Diode trr = 40 ns (@ IF = 15 A) VF = 2.1 V (@ TC = 25°C)
دریافت دیتا شیت
استفاده در انواع دستگاه جوش های اینورتری - سوئیچینگ ها - اینورترهای دور و انواع منابع تغذیه و مصارف عمومی الکترونیک و صنعتی
WXDH Semiconductor
اطلاعات بیشتر:
Features
• Hyperfast Recovery trr = 40 ns (@ IF = 15 A)
• Max Forward Voltage, VF = 2.1 V (@ TC = 25°C)
• 400 V, 600 V Reverse Voltage and High Reliability
• Avalanche Energy Rated
• RoHS Compliant
کاربردها:
Applications
• Switching Power Supplies
• Power Switching Circuits
• General Purpose
|
ویژگی |
مقادیر |
|
خانواده |
دیود |
|
سری دیود |
دیود فست |
| تعداد پین | 2 |
| پکیج |
TO-220 |
| ولتاژکاری |
600V |
| جریان کاری |
15A |
| توان |
- |
| VZ |
- |
| VRRM | 600V |
| VRMS |
- |
| VDC |
- |
|
VF |
- |
| (IF(AV)-I(AV |
15A |
|
IFRM |
30 |
|
IFSM |
200A |
|
(IR(25°C |
- |
|
(IR(HIGH TEMP |
- |
|
CJ |
- |
|
Trr |
40ns |
|
ابعاد |
15.25x10.51x4.65mm |
|
دمای کاری |
175+~65- |
|
برند |
WXDH |
|
کشور سازنده |
چین |
|
کیفیت |
ارجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
