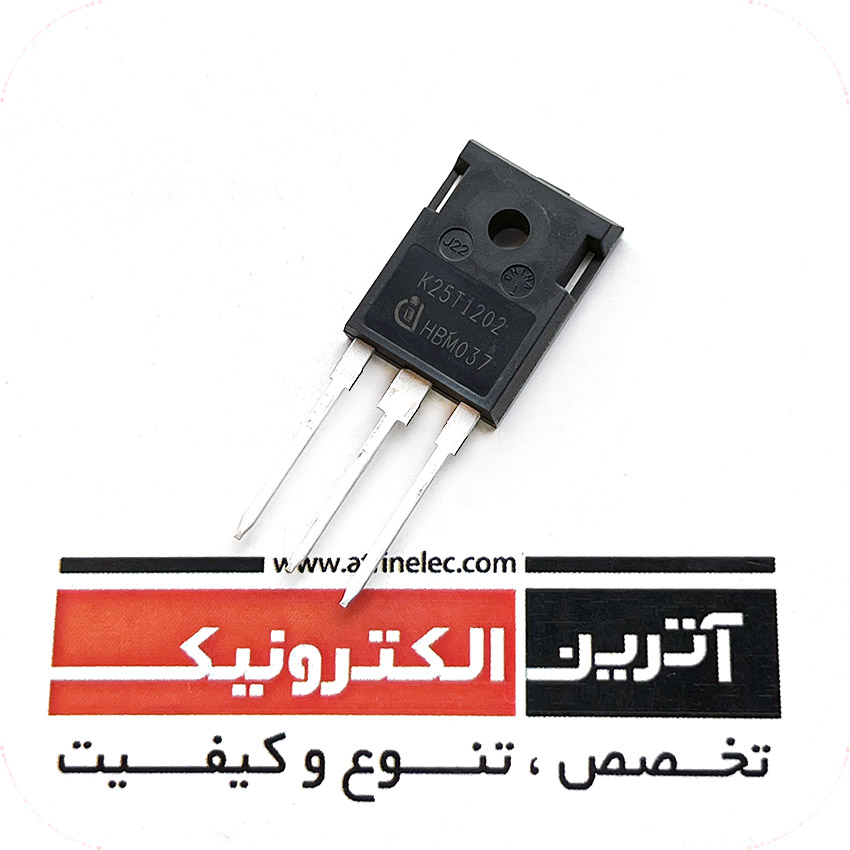

25A, 1200 V,Low Loss DuoPack : IGBT in TrenchStop ای جی بی تی 25 آمپر 1200 ولت ایفینیون اریجینال اتریش دیود هرزگرد سریع فرکانس بالا
ای جی بی تی 25 آمپر 1200 ولت ایفینیون اریجینال اتریش
دیود هرزگرد سریع فرکانس بالا
موارد مصرف:
استفاده در انواع صنایع از جمله پو پی اسUPS و انواع اینورتر
اینورترهای جوشکاری و انواع سوئیچینگ ها
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Transistors |
|
تعداد پین |
3 |
|
پکیج |
TO-247 |
|
ولتاژکاری |
1200V |
|
جریان کاری |
25A |
|
VCE |
1200V |
| IC(25°C) |
50A |
|
IC(HIGH TEMP) |
25A |
|
VGE |
±20V |
|
Ptot-PD |
349W |
|
VGE(th) |
5-5.8-6.5V |
|
VCE(sat) |
1.7V |
|
ICM-IC PULSE |
100A |
|
IF(25°C) |
80A |
|
IF(HIGH TEMP) |
25A |
|
td(ON) |
48ns |
|
tr |
34ns |
|
td(off) |
480ns |
|
Trr |
240ns |
|
IGBT PACK |
1 |
|
Thermistors |
- |
|
ابعاد |
16.15x21.16x5.28mm |
|
دمای کاری |
150+~40- |
|
برند |
INFINEON |
|
کشور سازنده |
اتریش |
|
کیفیت |
اریجینال اتریش واردات از Digi-Key اتریش |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
دیود هرزگرد سریع فرکانس بالا |
