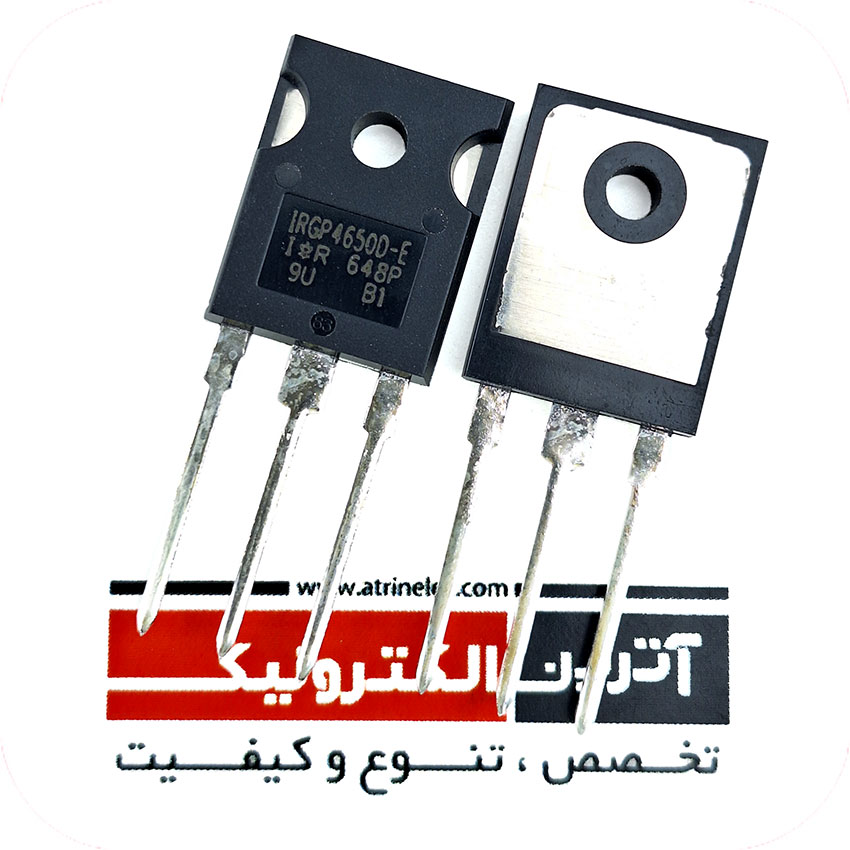

ای جی بی تی فست 50 آمپر 600 ولتIR اریجینال مکزیک/ دیود هرزگرد سریع فرکانس بالا/ IGBT Trench 600V 50A Through Hole TO-247AD / n-channel ULTRAFAST SOFT RECOVERY DIODE
|
Category
|
Input Type
Standard
|
|
Manufacturer
Infineon Technologies
|
Gate Charge
104 nC
|
|
Packaging
Tube
|
Td (on/off) @ 25°C
46ns/105ns
|
|
Part Status
Obsolete
|
Test Condition
400V, 35A, 10Ohm, 15V
|
|
Voltage - Collector Emitter Breakdown (Max)
600 V
|
Reverse Recovery Time (trr)
120 ns
|
|
Current - Collector (Ic) (Max)
76 A
|
Operating Temperature
-55°C ~ 175°C (TJ)
|
|
Current - Collector Pulsed (Icm)
105 A
|
Mounting Type
Through Hole
|
|
Vce(on) (Max) @ Vge, Ic
1.9V @ 15V, 35A
|
Package / Case
TO-247-3
|
|
Power - Max
268 W
|
Supplier Device Package
TO-247AD
|
|
Switching Energy
390µJ (on), 632µJ (off)
|
Base Product Number
|
