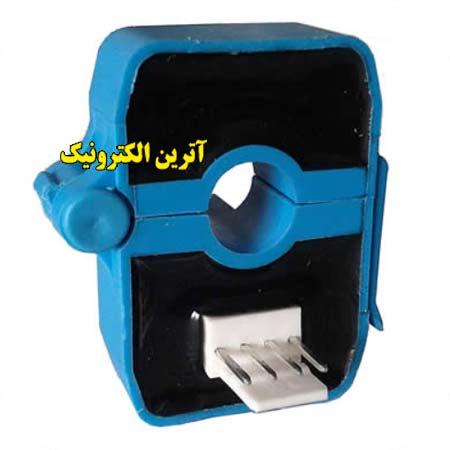

سنسور حلقه باز اثر هال50 آمپر ساخت چیفول Open loop hall effect current sensors measuring AC,DC,pulsed and mixed current

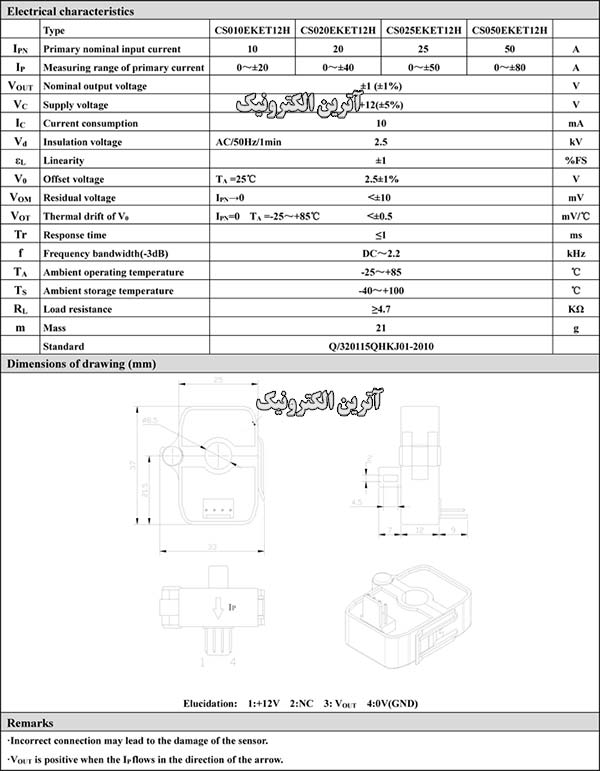

دریافت دیتا شیت
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
ترانسدیوسر- مبدل پارامتر |
|
سری |
مخابرات کانکتوری |
|
تعداد پین |
4 |
|
پکیج |
- |
|
ولتاژ کاری |
±12V |
|
جریان کاری |
50A |
|
IPN |
50A |
|
IP |
±80A |
|
VOUT |
±1V |
|
VC |
±12V |
|
IC |
10mA |
|
TR-tr |
T≤1ms |
|
TA |
85+~25- |
|
TS |
100+~40- |
|
ابعاد |
33x37x12mm |
|
دمای کاری |
100+~40- |
| برند |
CHIEFUL |
|
کشور سازنده |
- |
|
کیفیت |
اریجینال |
|
نوع مونتاژ |
DIP |
|
ویژگی خاص |
- |
Open loop current sensor based on the principle of Hall-effect. It can be used for Measuring AC,DC,pulsed and mixed current.
CS050EKET12H Hall-effect Current Sensor Series
