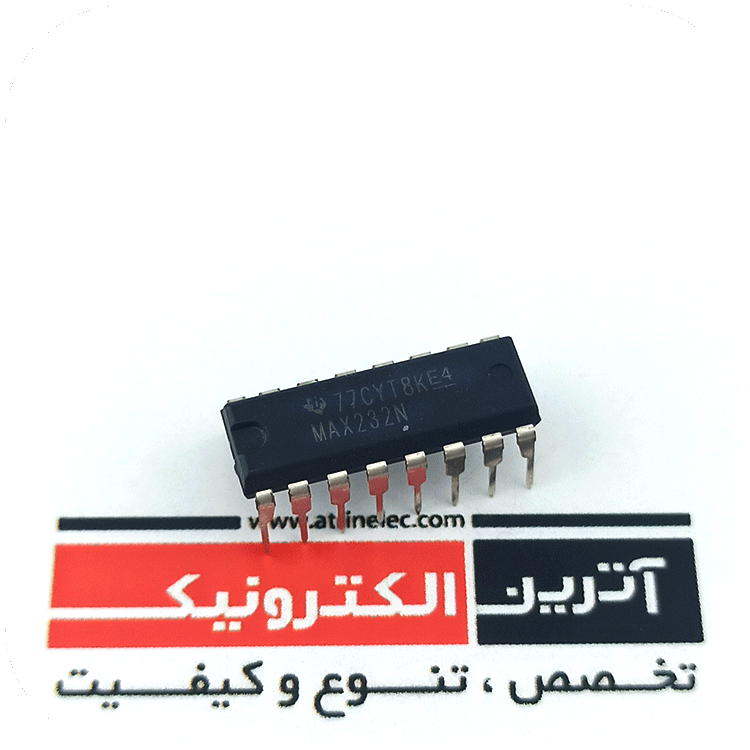

جهت برقراری ارتباط سریال بین کامپیوتر و میکرو کنترلر DUAL ELA-232 DRIVERS/RECEIVERS
دریافت کتابخانه( ALITUM DESIGNER )

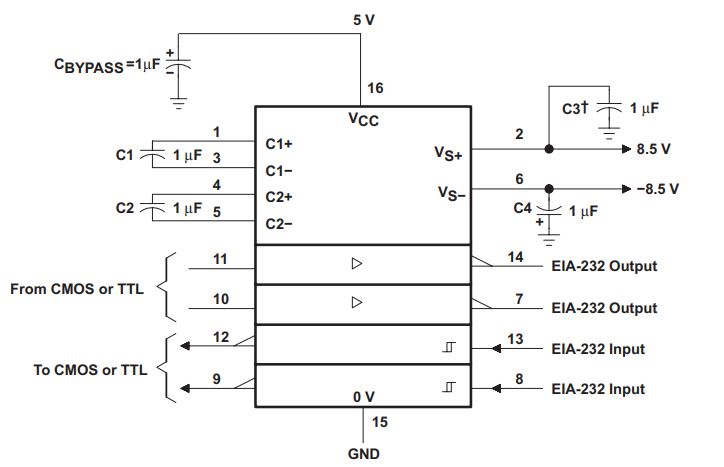

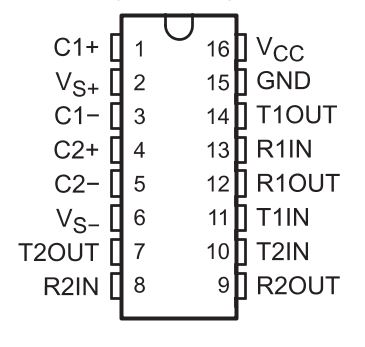

The MAX232 is a dual driver/receiver that includes a capacitive voltage generator to supply TIA/EIA-232-F
voltage levels from a single 5-V supply
جهت ارتباط بین کامپیوتر و میکروکنترلر باید تطبیق ولتاژ صورت بگیرد و این کار توسط ای سی MAX3232 انجام می شود.
ولتاژ کاری این ای سی 4.5 تا 5.5 ولت می باشد.
Features
Meets or Exceeds TIA/EIA-232-F and ITU
Recommendation V.28
Operates From a Single 5-V Power Supply
With 1.0-F Charge-Pump Capacitors
Operates Up To 120 kbit/s
Two Drivers and Two Receivers
±30-V Input Levels
Low Supply Current . . . 8 mA Typical
ESD Protection Exceeds JESD 22
− 2000-V Human-Body Model (A114-A)
Upgrade With Improved ESD (15-kV HBM)
and 0.1-F Charge-Pump Capacitors is
Available With the MAX202
Applications
− TIA/EIA-232-F, Battery-Powered Systems,
Terminals, Modems, and Computers
