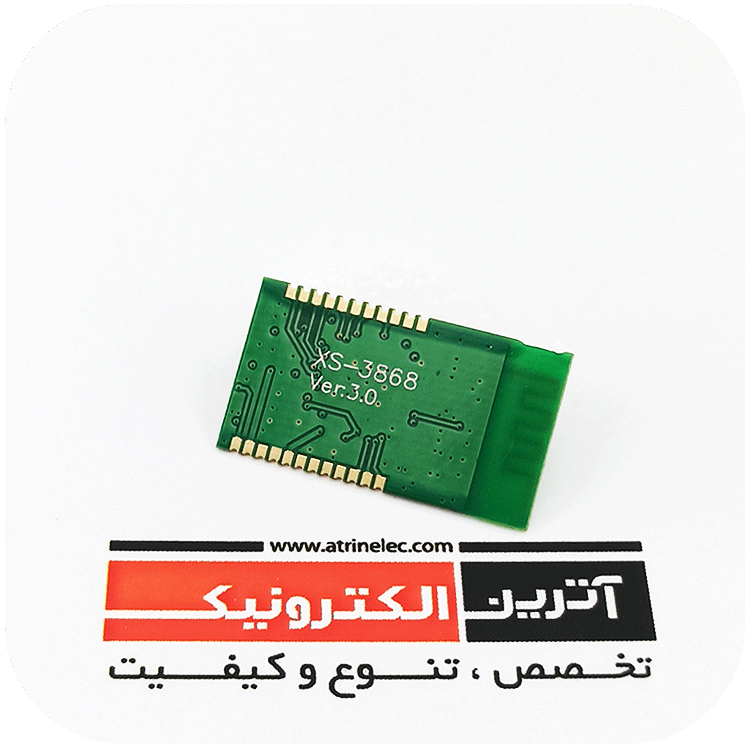

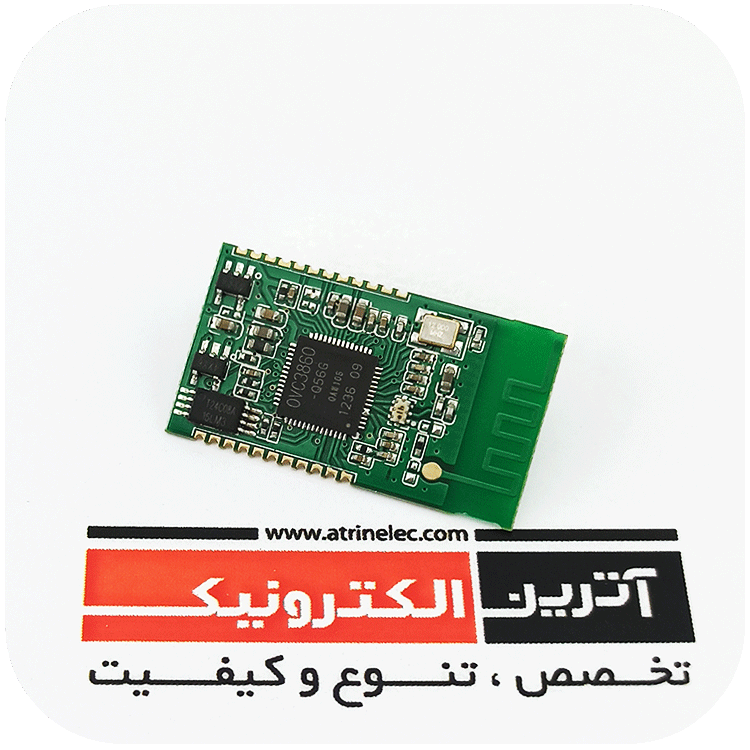

ماژول بلوتوث صوتی XS-3868 اورجینال

Bluetooth Stereo Audio Module XS3868
ماژول بلوتوث صوتی با چیپ OVC3860 خروجی دو کاناله استریو با توانایی دریافت و ارسال صوت و همچنین دستورات کنترلی- سرعت 3Mbps و پیشتیبانی A2DP و AVRCP
97,200 تومان

نقد و بررسی اجمالی

ماژول بلوتوث صوتی با چیپ OVC3860 خروجی دو کاناله استریو با توانایی دریافت و ارسال صوت و همچنین دستورات کنترلی- سرعت 3Mbps و پیشتیبانی A2DP و AVRCP



جهت کنترل این ماژول نیز میتوانید از دستورات AT COMMAND استفاده کنید.
فرکانس کاری ماژول های بلوتوثی 2.4 گیگاهرتز میباشد که این ماژول از ورژن 2 بلوتوث بهره گرفته است و دارای(EDR (Enhanced Data Rate می باشد.

 دریافت دیتا شیت

 دستورات کنترلی


این ماژول قابلیت اتصال 5 کلید را دارد که در زیر آورده شده است.
1:جهت افزایش صدا
2:جهت کاهش صدا
3:NEXT
4:BACK
5:PLAY
رمز پسورد ماژول بلوتوث : 0000

مسافت بین فرستنده و گیرنده تا برد 10 متر میتواند از یکدیگر قرار بگیرند و به دلیل اینکه ولتاژ کاری این ماژول 3 تا 3.6 ولت مباشد میتوانید توسط باتری به راحتی راه اندازی نمایید .

توجه نمایید در صورت کنترل ماژول با میکرو کنترلر سطح ولتاژ پایه ها نهایت 3.6 ولت باشد.

:Product Details

Bluetooth Stereo Module

Condition: New

Chip: ovc3860

Bluetooth: version2.0

Frequency: 2.402-2.48-Ghz

(Max transmit power:Class 2 4dBm(at antenna pad

Receive sensitivity: better than -82dBm

Range: about 10 meters

(Data rates Up to 3Mbps(over the air

UART DATA Transfer rate: 115200bps

UART: no flow control support

Microphone: mono microphone input with bias

Profiles: A2DP-sink only

AVRCP-Controller only

Supply voltage: supply:DC 3.0-3.6V

IO:1.7V-3.6V

(Current consumption: operational-less than 25ma(active

(The current consumption in sleep mode is less than 10 mA (in fact, less than 1 mA

External antenna: Connection via S M T pad

6 Button to input: boot key, matching key, volume up, volume down, move next, move previous

2 indicator light to indicate different work condition

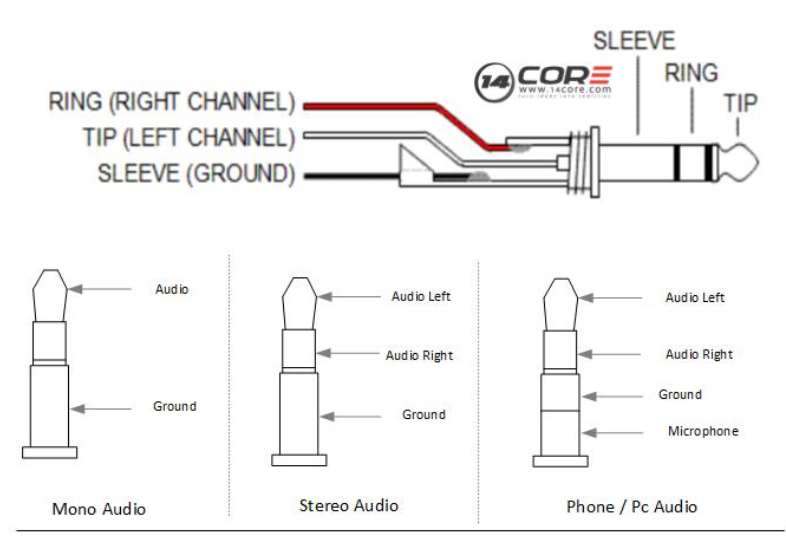

 Stereo audio output (designed for connecting headphones with a speaker impedance of 32 Ohms - built-in headphone amplifier with a capacity of 40 mW
