600V,100A,R-IPM Series ,package:P610,IPM,Fuji Electric,6-Pack ماژول 600 ولت 100 آمپر شش تایی فوجی الکتریک اریجینال
600V,100A,R-IPM Series (Gen.3) Planar-PT,package:P610,IPM,Fuji Electric,6-Pack
دریافت دیتا شیت

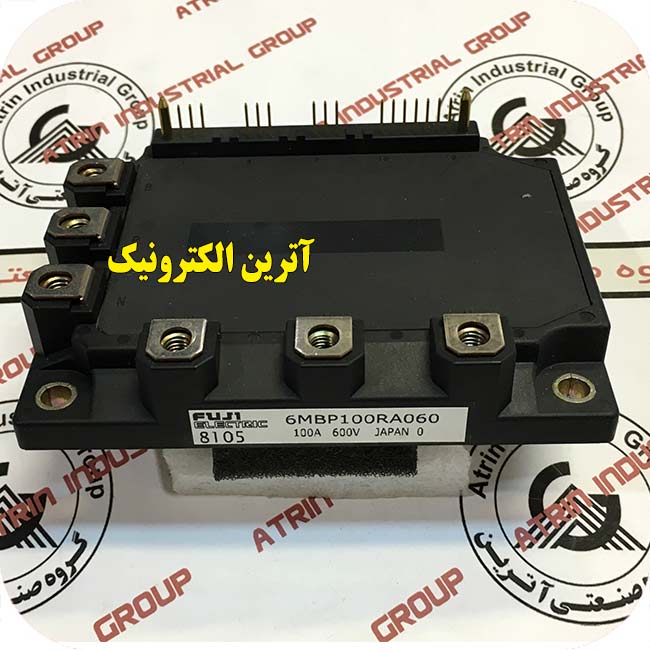

ماژول 600 ولت 100 آمپر شش تایی فوجی الکتریک اریجینال
محافظت گرمایی
موارد استفاده :
انواع اینورترهای دور موتور
انواع اینورترهای جریان
منابع سوئیچینک
مدارهای قدرت و مخابراتی
اینورترهای جوشکاری
و......
مشخصات بیشتر:
بسیار پر قدرت و صنعتی
شامل شش iGBT میباشد
مشخصات:
|
مشخصات - پارامترها |
مقادیر |
|
خانواده |
IGBT |
|
سریIGBT |
IGBT Modules |
|
تعداد پین |
18 |
|
پکیج |
MODULE |
|
ولتاژکاری |
600V |
|
جریان کاری |
100A |
|
VCE |
600V |
| IC(25°C) |
100A |
|
IC(HIGH TEMP) |
- |
|
VGE |
±20V |
|
Ptot-PD |
400W |
|
VGE(th) |
- |
|
VCE(sat) |
2.8V |
|
ICM-IC PULSE |
200A |
|
IF(25°C) |
- |
|
IF(HIGH TEMP) |
- |
|
td(ON) |
0.3µs |
|
tr |
3.6µs |
|
td(off) |
0.4µs |
|
Trr |
- |
|
IGBT PACK |
6 |
|
Thermistors |
- |
|
ابعاد |
106x88x22mm |
|
دمای کاری |
125+~40- |
|
برند |
FUJI |
|
کشور سازنده |
ژاپن |
|
کیفیت |
اریجینال فوجی ژاپن |
| نوع مونتاژ | DIP |
|
ویژگی خاص |
شش تایی |

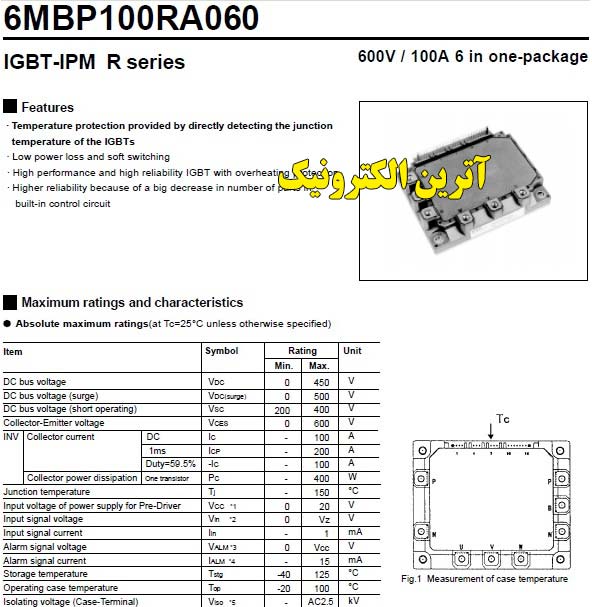

Features
· Temperature protection provided by directly detecting the junction
temperature of the IGBTs
· Low power loss and soft switching
· High performance and high reliability IGBT with overheating protection
· Higher reliability because of a big decrease in number of parts in
built-in control circuit
