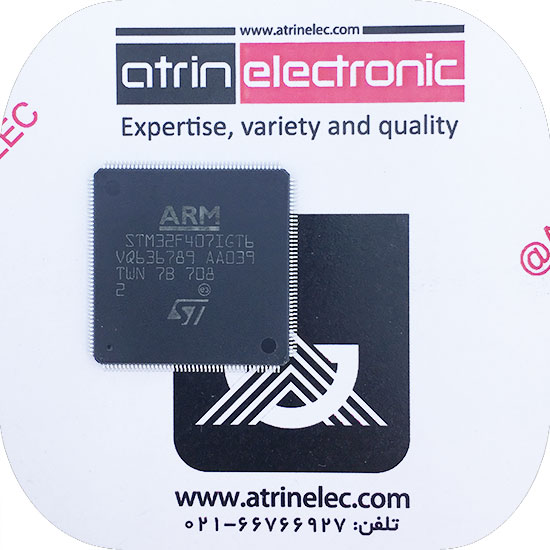

STM32F407IGT6 اریجینال-کیفیت بالا

STM32F407IGT6
میکروکنترلر 32 بیتی با فلش 1024K و رم 192K با فرکانس 168 مگاهرتز -High-performance foundation line, ARM Cortex-M4 core with DSP and FPU, 1 Mbyte Flash, 168 MHz CPU, ART Accelerator, Ethernet, FSMC
تعداد
تخفیف
قیمت
+1
493,000 تومان
+10
2.8 %
479,400 تومان
+50
4.8 %
469,200 تومان
برند: STMICROELECTRONICS پکیج: LQFP176 وزن: 1.0g ابعاد: 0.16x2.4x2.4 دیتاشیت

نقد و بررسی اجمالی

میکروکنترلر 32 بیتی با فلش 1024K و رم 192K با فرکانس 168 مگاهرتز -High-performance foundation line, ARM Cortex-M4 core with DSP and FPU, 1 Mbyte Flash, 168 MHz CPU, ART Accelerator, Ethernet, FSMC



  دریافت دیتا شیت

دریافت  کتابخانه( ALITUM  DESIGNER )

The STM32F405xx and STM32F407xx family is based on the high-performance ARM® Cortex®-M4 32-bit RISC core operating at a frequency of up to 168 MHz.
The Cortex-M4 core features a Floating point unit (FPU) single precision which supports all ARM single-precision data-processing instructions and data types.
It also implements a full set of DSP instructions and a memory protection unit (MPU) which enhances application security.
The STM32F405xx and STM32F407xx family incorporates high-speed embedded memories (Flash memory up to 1 Mbyte, up to 192 Kbytes of SRAM), up to 4 Kbytes of backup SRAM, and an extensive range of enhanced I/Os and peripherals connected to two APB buses, three AHB buses and a 32-bit multi-AHB bus matrix.
All devices offer three 12-bit ADCs, two DACs, a low-power RTC, twelve general-purpose 16-bit timers including two PWM timers for motor control, two general-purpose 32-bit timers.
a true random number generator (RNG).
They also feature standard and advanced communication interfaces.

به جرات میتوان گفت محبوب ترین میکروکنترلر ها در بین خانوادهARM سری STM32 است که دارای طیف مختلف از لحاظ سایز - کارایی و قیمت هستند.

این میکرو کنترلر ها در ایران محبوبیت زیادی پیدا کرده است و همچنین مشاهده شده جدید ترین سیستم ها با این میکرو کنترلر در صنعت ساخته شده و از لحاظ کارایی و مقاومت در برابر نویز بسیار عالی عمل کرده است و برنامه نویسان به سرعت از خانواده های قبلی به این خانواده مهاجرت کرده اند.

این ای سی از بخش های متفاوت TIMER,ADC,DAC,PWM,COUNTERو... تشکیل شده است که بسته به نیاز خود می توانید نمونه های مختلف را انتخاب کنید.

توصیه مااینست برای کار با این ای سی حتما از نرم افزار STM32CUBEMX(دانلود)  استفاده کنید که آموزش کار با ان به صورت تصویری توسط گروه آترین الک(کلیک کنید) تهیه شده است.

امکانات این ای سی :

Core:
ARM® 32-bit Cortex®-M4 CPU with FPU, Adaptive real-time accelerator (ART Accelerator™) allowing 0-wait state execution from Flash memory, frequency up to 168 MHz, memory protection unit, 210 DMIPS/1.25 DMIPS/MHz (Dhrystone 2.1), and DSP instructions
Memories
Up to 1 Mbyte of Flash memory
Up to 192+4 Kbytes of SRAM including 64-Kbyte of CCM (core coupled memory) data RAM
Flexible static memory controller supporting Compact Flash, SRAM, PSRAM, NOR and NAND memories
LCD parallel interface, 8080/6800 modes
Clock, reset and supply management
- 1.8 V to 3.6 V application supply and I/Os - POR, PDR, PVD and BOR
- 4-to-26 MHz crystal oscillator - Internal 16 MHz factory-trimmed RC (1% accuracy)
- 32 kHz oscillator for RTC with calibration - Internal 32 kHz RC with calibration
Low-power operation - Sleep, Stop and Standby modes - VBAT supply for RTC, 20×32 bit backup registers + optional 4 KB backup SRAM
3×12-bit, 2.4 MSPS A/D converters: up to 24 channels and 7.2 MSPS in triple interleaved mode
2×12-bit D/A converters
General-purpose DMA: 16-stream DMA controller with FIFOs and burst support
Up to 17 timers:
up to twelve 16-bit and two 32-bit timers up to 168 MHz, each with up to 4 IC/OC/PWM or pulse counter and quadrature (incremental) encoder input
Debug mode - Serial wire debug (SWD) & JTAG interfaces - Cortex-M4 Embedded Trace Macrocell™
Up to 140 I/O ports with interrupt capability - Up to 136 fast I/Os up to 84 MHz - Up to 138 5 V-tolerant I/Os
Up to 15 communication interfaces - Up to 3 × I2C interfaces (SMBus/PMBus) - Up to 4 USARTs/2 UARTs (10.5 Mbit/s, ISO 7816 interface, LIN, IrDA, modem control)
- Up to 3 SPIs (42 Mbits/s), 2 with muxed full-duplex I2S to achieve audio class accuracy via internal audio PLL or external clock
- 2 × CAN interfaces (2.0B Active) - SDIO interface
Advanced connectivity - USB 2.0 full-speed device/host/OTG controller with on-chip PHY
- USB 2.0 high-speed/full
-speed device/host/OTG controller with dedicated DMA, on-chip full
-speed PHY and ULPI
- 10/100 Ethernet MAC with dedicated DMA: supports IEEE 1588v2 hardware, MII/RMII
8- to 14-bit parallel camera interface up to 54 Mbytes/s
True random number generator
CRC calculation unit
96-bit unique ID
RTC: subsecond accuracy, hardware calenda

مشخصات بیشتر:

مشخصات/پارامتر

توضیحات/تعداد

NAME

STM32F407IGT6

MCU Family

STM32

MCU Series

STM32F4

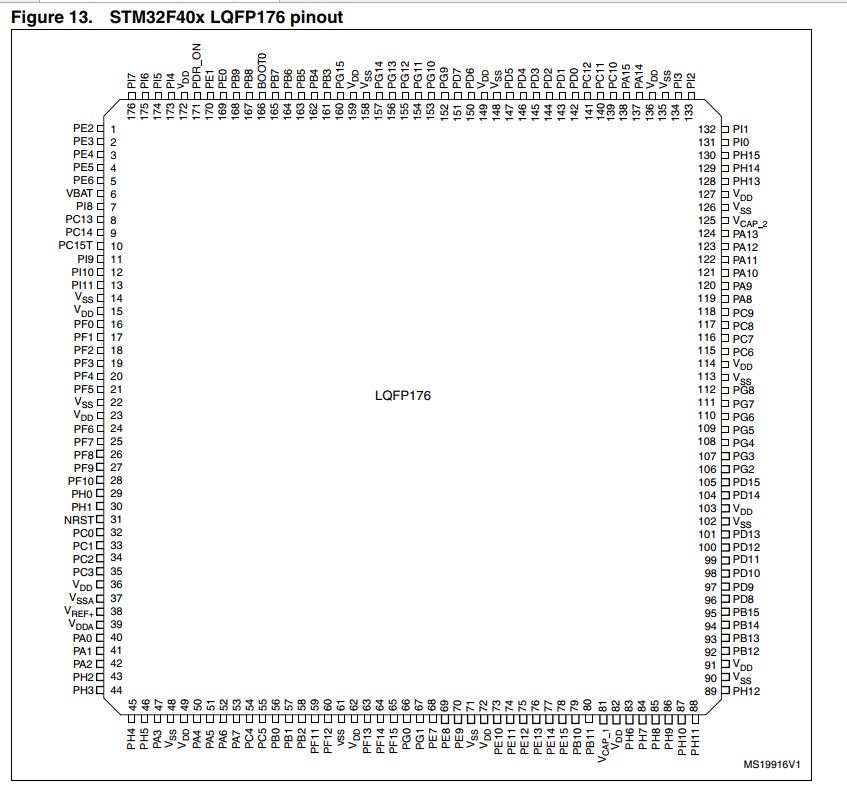

Package

LQFP176

Architecture

ARM Cortex-M4

Operating Temperaure

105+~ 40-

PIN

176

Digital I/O

140

Power supply

1.8-3.6V

(Frequency (max

168MHZ

Flash memory

1024KB

SRAM

192KB

ADC

 24Channels
(12Bit)

DAC

2Channels
(12Bit)

DMA

DMAs (DMA1 and DMA2) with 8
streams each

SPI

3

I2C

3

I2S

2

UART+USART

6

CAN

2

 CAN FD

-

USB

2

SDIO

YES

Parallel interfaces

 SDIO,FSMC,SD/MMC

Additional Serial Interfaces

Ethernet

Display controller

-

TIMER

12
(16Bit)

2

(32Bit)

PWM

4

Watchdog

2

RTC

YES
