دوره آموزشی میکرو کنترلرهای STM32 _ راه اندازی ال سی دی گرافیکی 128x64 (بخش اول)

دوره آموزشی میکرو کنترلرهای STM32 _ راه اندازی ال سی دی گرافیکی 128x64 (بخش اول)

2019-01-03 21:13:01

جلسه چهل و دوم _ معرفی ال سی دی گرافیکی 128x64

نمایشگر ها جزو موارد پر کاربرد در دستگاه ها و تجهیزات الکترونیک می باشند که وظیفه نمایش اطلاعات را به کاربر دارند که با توجه به نوع پروژه و محیط عملیاتی آن و اطلاعات مورد نیاز جهت نمایش دارای تنوع زیادی می باشند قبلا نیز چند نمونه از این نمایشگر ها معرفی و نحوه راه اندازی آنها را بررسی نمودیم که در زیر می توانید لینک های مربوط به آنها را مشاهده نمایید:

دوره آموزشی میکرو کنترلرهای STM32 _ راه اندازی ال سی دی کاراکتری (بخش اول)

دوره آموزشی میکرو کنترلرهای STM32 _ راه اندازی ال سی دی کاراکتری (بخش دوم)

دوره آموزشی میکرو کنترلرهای STM32 _ راه اندازی سون سگمنت(بخش اول)

دوره آموزشی میکرو کنترلرهای STM32 _ راه اندازی سون سگمنت(بخش دوم)

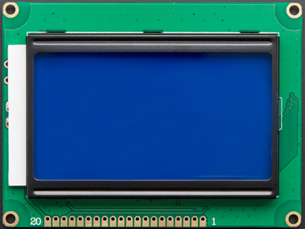

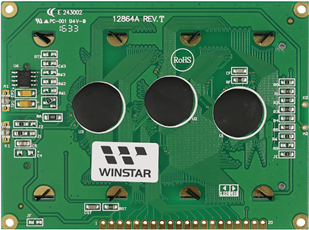

در این جلسه قصد داریم تا به معرفی ال سی دی گرافیکی 128x64 بپردازیم و در ابتدا پایه های مربوط به آن و وظیفه هر پایه را بررسی نماییم. برای نمایش تصویر یا متن فارسی و انگلیسی و کارکترهای خاص از LCDهای گرافیکی استفاده می شود. در اين نوع LCD ، بر خلاف انواع کاراکتری که حالت استانداردی برای کنترل داشتند ، عمل کنترل توسط تراشة کنترلری که بر روی LCD نصب شده است انجام می گيرد که با توجه به ساختار و دستورات آن می تواند برای هر LCD متفاوت باشد . بر همين اساس LCD های موجود با توجه به کنترلر های داخلی خود شناخته می شوند که يکی از انواعی که در بازار ايران نيز در دسترس است ، LCD های مبتنی بر کنترلر KS0108 هستند که اين نوع کنترلر ساخت شرکت Samsoung است .

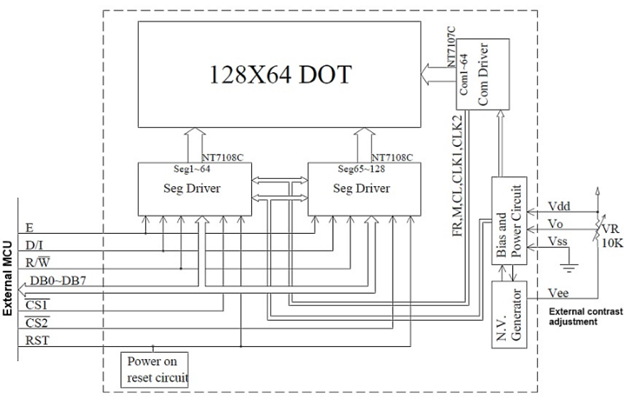

 در ادامه بر روی نوع ۶۴*۱۲۸ و کنترلر KS0108 بحث خواهد شد . هر نقطة (پيکسل) موجود بر روی صفحه نمايش LCD ، دارای يک موقعيت طولی و يک موقعيت عرضی است که برای نمايش تصاوير بر روی LCD ، نياز است تا اين نقاط مقدار دهی شوند تا بتوان با کمک آنها تصوير را تشکيل داد . در داخل LCD يک RAM وجود دارد که اطلاعات مربوط به هر پيکسل (خانه) از LCD  را در خود نگهداری می کند که برای روشن کردن يک پيکسل بايد خانه متناظر با آنرا با ۱ مقدار دهی کرد و بر عکس برای خاموش کردن آن پيکسل بايد خانه متناظر با آن را با ۰ مقدار دهی نمود . اطلاعات نوشته شده بر روی RAM داخلی نيز توسط کنترلر ذکر شده خوانده شده و بر روی صفحه LCD  جاروب می شود و به اين طريق تصاوير بر روی LCD نشان داده می شود (حجم RAM با توجه به سايز LCD تعيين می شود که به طور مثال برای نوع ۶۴*۱۲۸ برابر با ۸۱۹۲ بيت خواهد بود). البته لازم به ذکر است که در حقيقت LCD ها با توجه به حجم پيکسلی که دارند ، دارای يک يا چند کنترلر داخلی هستند . به طور مثال در نوع ۱۲۸*۶۴ صفحه به دو قسمت ۶۴*۶۴ تقسيم می شود (نيم صفحه) که يک کنترلر مخصوص سطرها (KS107) و دو کنترلر نيز مخصوص نيم صفحه ها(KS108)  خواهد بود

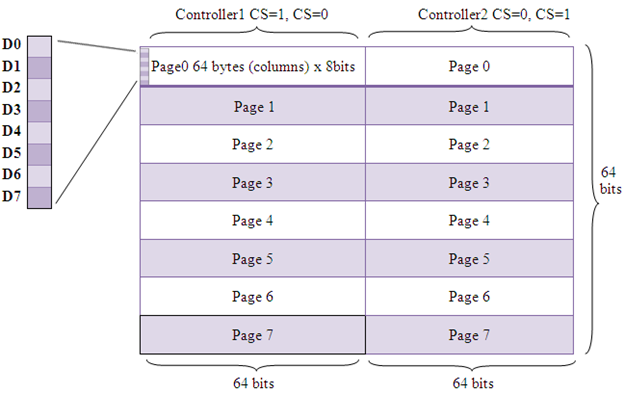

همانطور که در شکل زیر مشخص استLCD به دو نیم صفحه راست و چپ تقسیم شده است که هر کدام از این نیم صفحه ها نیز به 7 صفحه کوچکتر دیگر تقسیم می شوند که شماره این صفحات با X نشان داده می شود و مقادیری بین 0 تاا 7 می توانند داشته باشند. هر صفحه X نیز به 64 ستون تقسیم شده است که هر ستون معادل یک بایت بوده و با Y مشخص می شود که مقداری بین 0 تا 63 می تواند داشته باشد.

برای نوشتن در خانه های RAM متناظر با این قسمت ها، به روش بایتی عمل می شود. به این صورت که با ارسال 64 بایت متوالی برای هر صفحه X تصویر مورد نظر در آن قسمت تشکیل خواهد شد و بدیهی است که برای ارسال کل تصویر نیاز است تا 1024 بایت به LCD ارسال شود. قبل از ارسال اطلاعات به LCD لازم است تا شماره صفحه X و ستون Y مورد نظر انتخاب شود . البته Y بصورت اختیاری است زیرا در اکثر LCD ها مقدار Y بطور خودکار پس از دریافت هر بایت اطلاعات یک واحد افزایش می یابد و دیگر نیازی به تغییر آن نیست. به این نکته نیز توجه داشته باشید که مادامی که شماره صفحه X تغییر نکرده باشد تمامی اعمال نوشتن و یا خواندن از LCD در همان صفحه X انجام می شود.

                                                                                                                                                                  دلتون شاد و لبتون پر خنده

                                                                                                                                                                             محمد هادی دشتی
